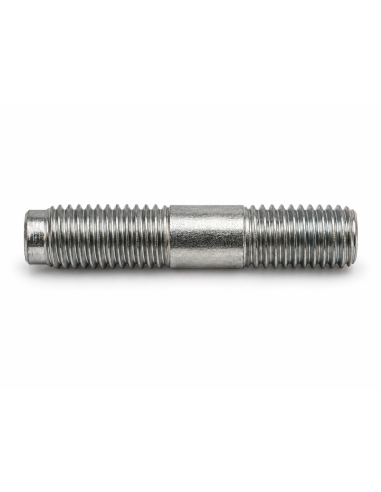

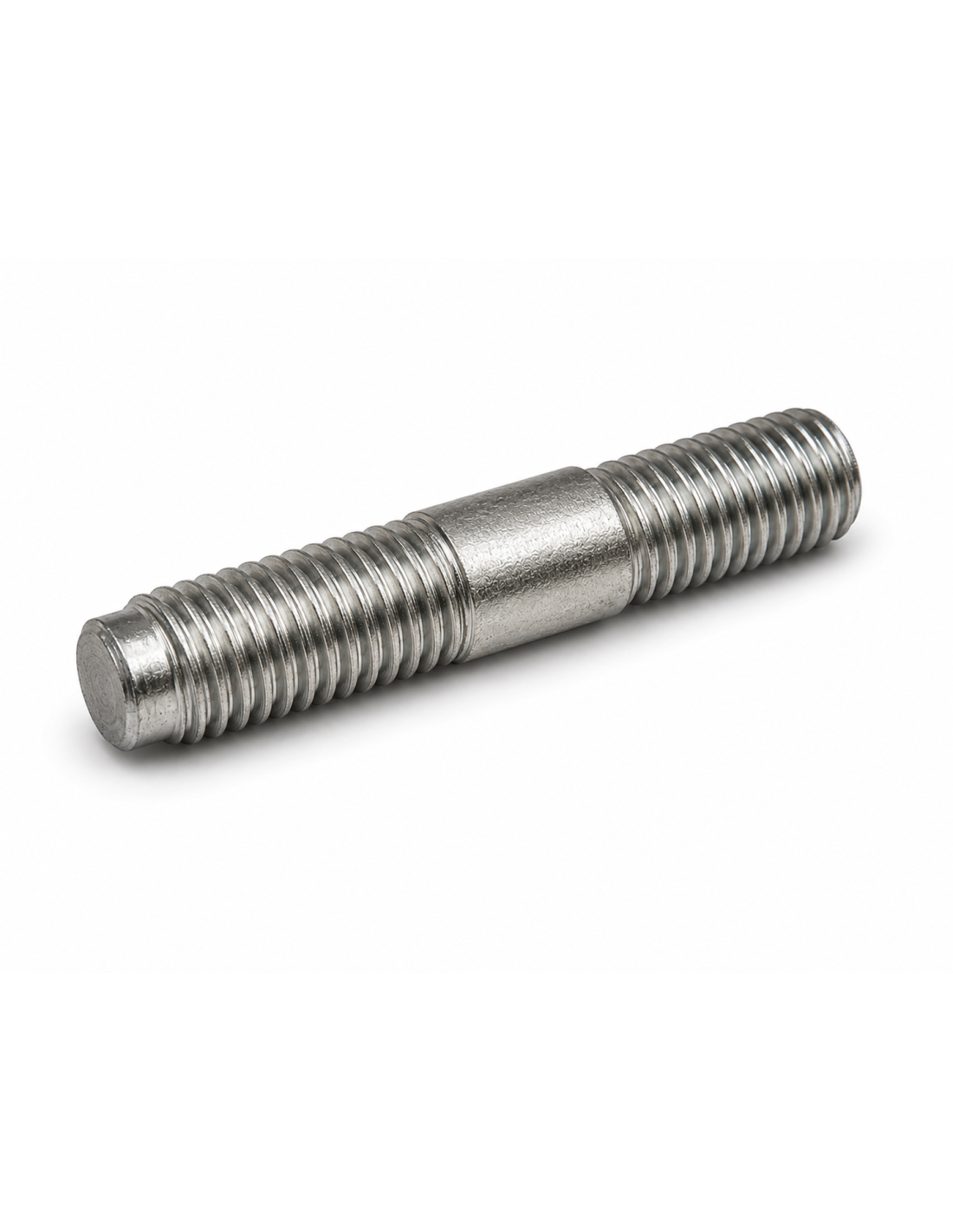

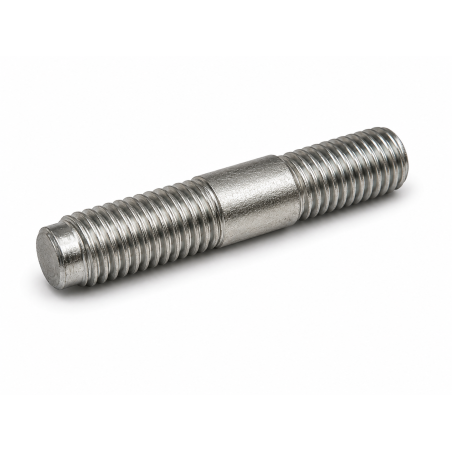

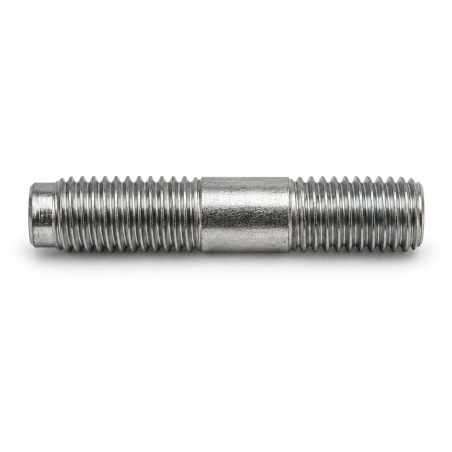

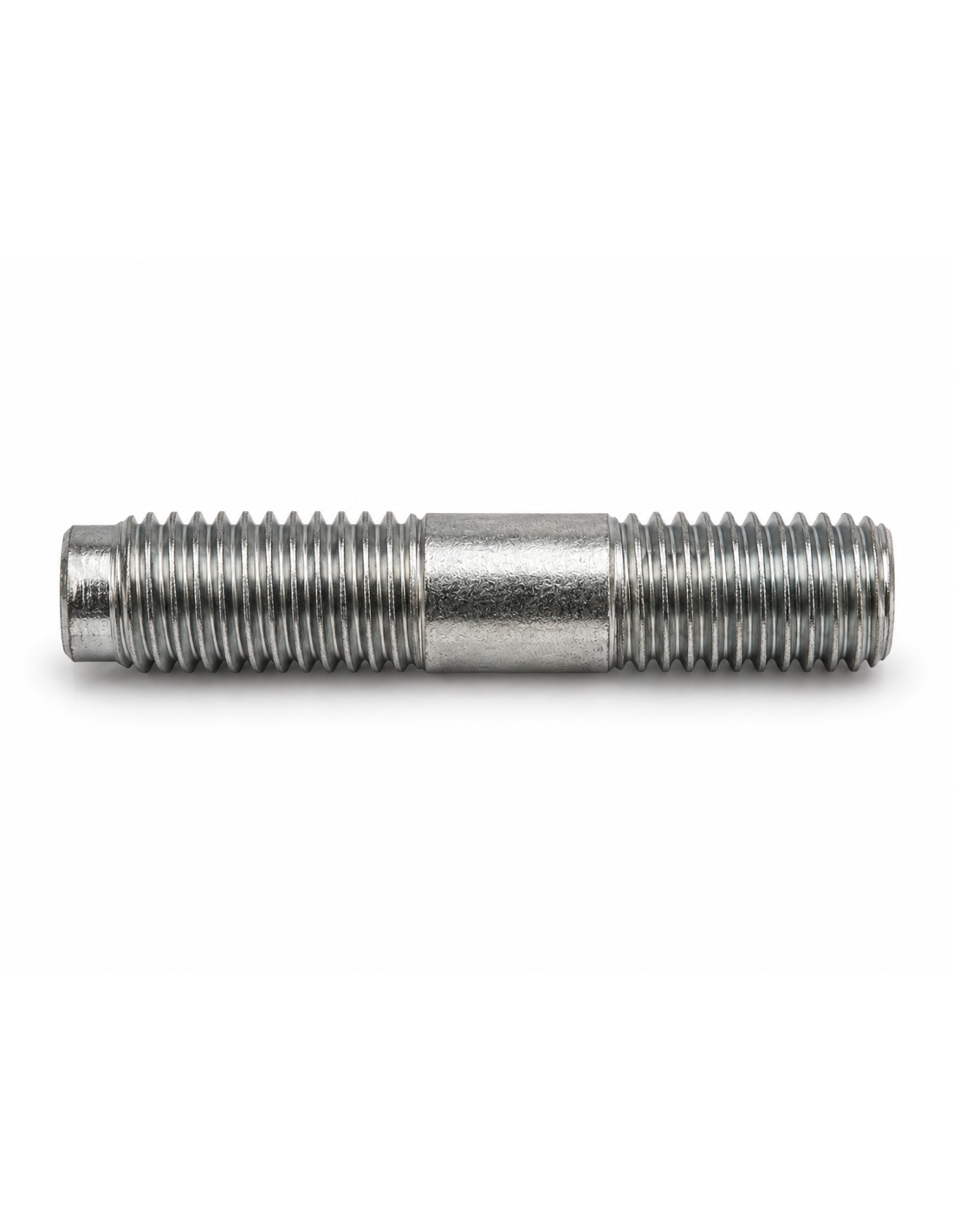

GOUJON CENTREUR DE DISQUE SUR FLASQUES DE BOITE DE VITESSES

Réf. 3233 – Goujon centreur de disque Ø9x1,25 – Tulipe / flasque de boîte de vitesses – 2CV, Dyane, Méhari, Acadiane

Le goujon centreur Réf. 3233 se monte sur les tulipes / flasques de sortie de boîte de vitesses équipées de freins à disques. Il participe au centrage et au montage des cardans côté boîte.

Fabriqué en classe 10.9, ce goujon présente des caractéristiques mécaniques et dimensionnelles conformes au montage d'origine. Il mesure 43 mm de longueur totale avec un filetage Ø9 au pas de 1,25 mm.

Prévoir 2 goujons par côté, soit 4 goujons pour équiper complètement les deux sorties de boîte.

Pourquoi choisir ce goujon ?

• Dimensions conformes au montage d'origine

• Acier haute résistance classe 10.9

• Filetage Ø9 x 1,25 mm

• Assure le positionnement et le centrage au niveau de la tulipe

• Adapté aux boîtes de vitesses avec freins à disques

• Permet de remplacer un goujon endommagé, cassé ou dont le filetage est détérioré

• Indispensable lors de certaines réfections de boîte ou interventions sur les cardans

Caractéristiques techniques

Référence MCDA : 3233

Désignation : Goujon centreur de disque sur flasque / tulipe de boîte de vitesses

Montage : Boîte de vitesses avec freins à disques

Emplacement : Tulipe / flasque de sortie de boîte, montage des cardans côté boîte

Diamètre / filetage : Ø9 x 1,25 mm

Longueur totale : 43 mm

Longueur du premier filetage : 20 mm

Longueur du second filetage : 13 mm

Classe de résistance : 10.9

Qualité : Conforme aux caractéristiques du produit d'origine

Conditionnement : Vendu à l'unité

Quantité nécessaire : 2 par côté, soit 4 pour les deux côtés

Une pièce importante pour le montage côté boîte

Sur les modèles équipés d'une boîte de vitesses à freins à disques, les goujons montés sur les tulipes participent au positionnement des éléments lors du montage des cardans côté boîte.

Un goujon détérioré, tordu ou présentant un filetage abîmé ne doit pas être réutilisé. La classe 10.9 est également un point important compte tenu des contraintes mécaniques rencontrées à cet emplacement.

Conseils de montage

Avant le montage :

• contrôler l'état du filetage dans la tulipe ;

• nettoyer soigneusement les filetages ;

• vérifier que l'ancien goujon n'a pas endommagé son logement ;

• respecter le positionnement et le serrage adaptés au montage d'origine ;

• contrôler les autres goujons lors de l'intervention.

Attention : il faut 2 goujons par côté. Pour une réfection complète des deux côtés de la boîte, prévoir donc 4 pièces Réf. 3233.

FAQ

Combien faut-il de goujons pour un côté ?
Il faut 2 goujons Réf. 3233 par côté.

Combien faut-il en commander pour refaire les deux côtés ?
Il faut prévoir 4 goujons au total.

Quel est le filetage ?
Le goujon possède un filetage Ø9 x 1,25 mm.

Quelle est sa longueur totale ?
La longueur totale est de 43 mm.

Quelles sont les longueurs filetées ?
Les deux parties filetées mesurent respectivement 20 mm et 13 mm.

Quelle est la classe de résistance ?
Ce goujon est en classe 10.9, conformément aux caractéristiques du produit d'origine.

Où se monte-t-il ?
Il se monte sur la tulipe / flasque de sortie de boîte de vitesses des modèles équipés de freins à disques, pour le montage des cardans côté boîte.
