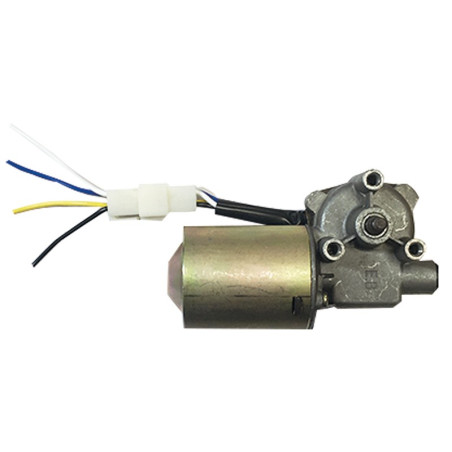

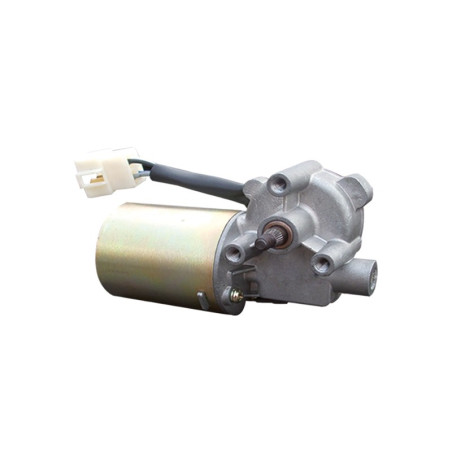

MOTEUR ESSUIE GLACE NOUVEAU MODÈLE 12V APRES LE 06/1981

Réf. 669 – Moteur d’Essuie-Glace Nouveau Modèle 2CV / Méhari / Dyane Montage origine après le 06/1981

Remplace le moteur SEV ancien modèle | Branchement 4 fils | Arrêt automatique intégré

Ce moteur d’essuie-glace nouveau modèle permet de remplacer les anciens moteurs SEV à carter percé en nid d’abeille montés sur de nombreuses 2CV, Dyane, Acadiane et Méhari ou bien celui d'origine montage après le 06/981

Plus fiable et plus performant que l'ancien système, il dispose d'un arrêt automatique intégré et fonctionne sans relais supplémentaire. Son installation nécessite toutefois certaines adaptations selon le véhicule et le respect strict du schéma de branchement afin de préserver le système d'arrêt automatique.

Caractéristiques techniques

Référence produit : 669

Type : Moteur d'essuie-glace électrique

Branchement : 4 fils

Fonction : Essuie-glace avec arrêt automatique

Compatibilité :

• Citroën 2CV

• Citroën Méhari

• Citroën Dyane

• Citroën Acadiane

Remplace :

• Moteur ancien modèle SEV à carter nid d'abeille

Pièces complémentaires nécessaires

Selon le modèle du véhicule, prévoir :

• Plaque d'adaptation réf. 754

• Plaque d'adaptation réf. 754A

• Biellette d'entraînement réf. 2196

• Interrupteur 3 broches réf. 692

Attention à la compatibilité de l'interrupteur

Ce moteur fonctionne uniquement avec un interrupteur 3 broches.

Si votre véhicule possède :

• un interrupteur à tirette

• un interrupteur rectangulaire 2 broches

il faudra impérativement le remplacer par la réf. 692.

Branchement électrique

• Fil noir : Masse

• Fil blanc : Vers l'interrupteur (prévoir une rallonge si nécessaire)

• Fil jaune : + permanent

• Fil bleu : + après contact

Avant tout montage, repérer soigneusement les fils du faisceau.

Un mauvais branchement peut détériorer le système d'arrêt automatique intégré. Dans ce cas, la garantie ne pourra pas être appliquée.

Conseils de montage

• Respecter impérativement le positionnement de la biellette d'entraînement.

• Respecter le sens de montage de la plaque d'adaptation.

• Vérifier le fonctionnement avant remontage complet.

• Ne jamais inverser les alimentations + permanent et + après contact.

Avantages produit

• Remplace efficacement les anciens moteurs SEV

• Arrêt automatique intégré

• Fonctionne sans relais supplémentaire

• Fiabilité supérieure au montage d'origine

• Compatible 2CV, Dyane, Acadiane et Méhari

• Solution idéale lors d'une restauration ou d'une modernisation
